GPS set

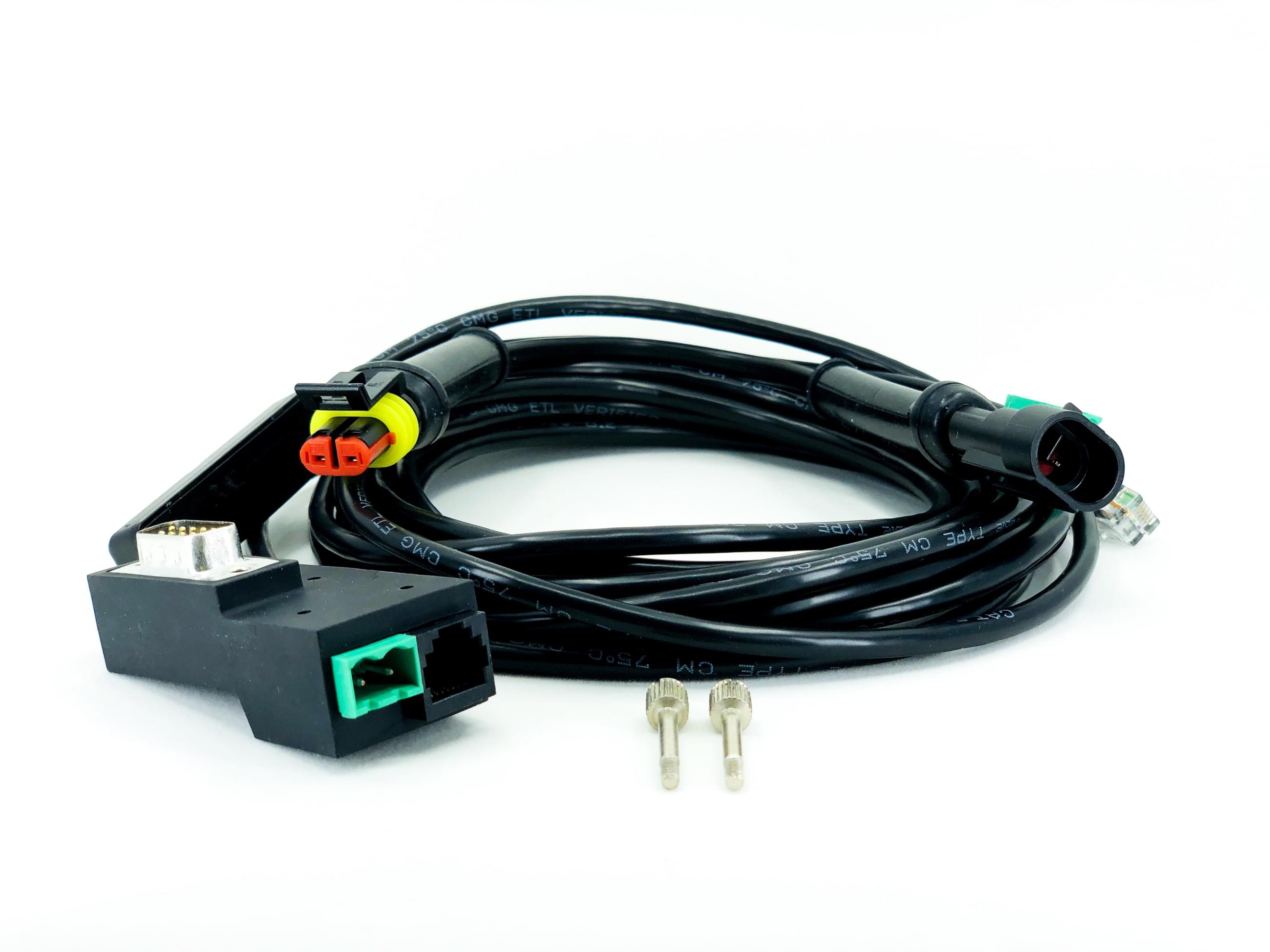

GPS 4M je vozidlový GPS přijímač určený k provozu jako volitelné příslušenství vozidlového radiobloku TPM700. GPS přijímač umožňuje příjem polohových informací ze satelitního pozičního systému GNSS Navstar GPS a předávání těchto polohových informacíprostřednictvím radiové sítě Tetrapol do systému automatické lokalizace vozidel AVL. Zařízení je ryze českým výrobkem a disponuje certifikací ATEST 8SD.

  • 50 kanálový GPS přijímač s lepšími parametry než SiRF III
  • napájení přímo ze soupravy vozidlové radiostanice TPM700 â minimální spotřeba – do 100 mA
  • zpracování polohových dat max. 5 x za sekundu, typická perioda 5 s
  • interní paměť na ukládání polohových dat
  • kompatibilní s datovým rozhraním mobilního terminálu TPM700 â přenos polohových dat AVL dle standardu Tetrapol
  • Windows aplikace pro diagnostiku, konfiguraci, upgrade firmware a zobrazení GPS logu
  • zařízení pracuje v teplotním rozsahu -40 až 85°C â mechanicky odolná lisovaná pouzdra pro kryt GPS přijímače a pro integrované pouzdro elektroniky a datového konektoru

Připojení a Software

  • napájení z kabelového svazku TPM700, datové propojení k radiobloku BER konektorem DB9M vlastní konstrukce
  • vlastní Windows PC aplikace pro diagnostiku a konfiguraci GPS soupravy, aktualizaci firmware a zobrazení pozic z logu paměti zařízení

Spotřeba do 100 mA

Technická specifikace

  • Procesor: Atmel ATtiny85 GPS čip: ADH GP-635T
  • Parametry přijímače: 50 kanálů, citlivost -161 dBm, teplý start 1s, studený start 27s
  • Přesnost: horizontální lepší než 2,5 m, přesnost rychlosti lepší než 0,1 m/s, přesnost času 30 ns (RMS)
  • Provozní rozsahy: max. rychlost 1852 km/h, max. nadmořská výška 50 km, dynamika 4 G, provozní teplota -40 až 85°C
